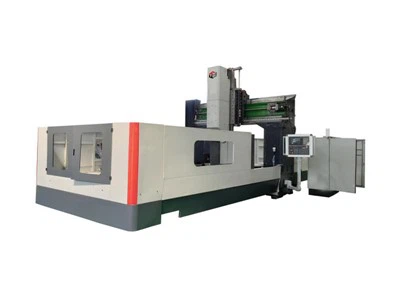

CNC portálové obrábacie centrum
Popis produktov
CNC portálové obrábacie centrá sú základným vybavením na riešenie problémov veľkých, ťažko{0}}obrobiteľných{1}}a nestabilných presných dielov. Môžu spracovávať ťažké diely, ako sú veľké rámy, formy, príruby, nosníky a základne. Sú široko používané v ťažkých strojoch, výrobe foriem, novej energetike a leteckom priemysle a sú vhodné pre pracovné podmienky s veľkými obrobkami, ťažkým rezaním a vysokými požiadavkami na tuhosť. Majú široký rozsah obrábania, vysokú stabilitu a dokážu dosiahnuť jednorazové{5}}presné obrábanie zložitých povrchov, čím sa zlepšuje kvalita dodávky a efektívnosť výroby.
Portálové{0}}centrum cNC
fRT Technická špecifikácia
| Technická špecifikácia | FRT-SP4025 | FRT-SP6035 | FRT-SP8540 | |
| Cestovanie | ||||
| Pohyb pracovného stola (X/Y/Z) | mm | 4000/2700/1000 | 6000/3700/1250 | 8500/4300/1400 |
| Vzdialenosť od povrchu vretena k pracovnému stolu | mm | 300-1300 | 400-1650 | 400-1800 |
| Šírka portálu | mm | 2500 | 3500 | 4000 |
| Železničná cesta | Tri vodiace koľajnice / dve lineárne vodiace koľajnice, jedna tvrdá koľajnica (skriňová dráha) | |||
| Pracovný stôl | ||||
| Veľkosť stola | mm | 4000x2000 | 6000x2500 | 8500x3500 |
| Maximálna nosnosť pracovného stola | T | 15 | 25 | 30 |
| Kužeľ vretena (priemer objímky modelu) | ||||
| Kužeľ vretena (priemer objímky modelu) | mm | BT50/190 | BT50/190 | BT50/190 |
| Presnosť | ||||
| Presnosť polohy | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Opakovaná presnosť polohy | mm | ±0.01 | ±0.01 | ±0.01 |
FRT-6035
| Položka | Hlavný parameter | ||
| CNC riadenie | SIEMENS 828Dsl | ||
| Tabuľka | Veľkosť pracovného stola | mm | 2500×6000 |
| Nosnosť pracovného stola | kg | 35t | |
| T-špecifikácie slotu (šírka/medzery/počet) | 26×150×15 | ||
| Efektívna šírka portálu | mm | 3500 | |
| Cestovanie | os X | mm | 6000 |
| os Y | mm | 3800 | |
| os Z | mm | 1250 | |
| Vreteník | Režim pohonu vretena | Synchrónny zubový pás | |
| Výkon hlavného motora | KW | 37 | |
| Rýchlosť vretena | ot./min | 1-6000 | |
| Kužel vretena a špecifikácia | IS07:24NO50 | ||
| Vytiahnite čap | P50T-2-MAS403 | ||
| Sekcia barana | mm | 600×600 | |
| Krútiaci moment vretena (max.) | Nm | 1890 | |
| Nos vretena k povrchu stola | mm | 100－1700 | |
| Guľôčková skrutka | Guličková skrutka (os X) | mm | 100*20 |
| Guličková skrutka (os Y) | mm | 80*16 | |
| Guličková skrutka (os Z) | mm | 63*12 | |
| Vodiaca koľajnica | Vodiaca koľajnica (os X) | Štyri valčekové vedenie s lineárnym pohybom so špecifikáciou 55 na osi X- | |
| Vodiaca koľajnica (os Y) | Tri vysokovýkonné valčekové valivé vodidlá so špecifikáciou 55 na osi Y- | ||
| Vodiaca koľajnica (os Z) | Obdĺžniková tvrdá koľajnica | ||
| FEED | Rýchlosť frézovania X,Y,Z, Os | m/min | 6/6/6 |
| Rýchla os X, Y, Z, W | m/min | 10/10/10/2 | |
| Výkon servomotora pre X,Y,Z,W | kw | 4X9.75/ 7.17/ 7.75 | |
| Krútiaci moment x redukčný prevodový pomer servomotora pre X,Y,Z,W | Nm | 50×70/48×5/48×5 | |
| Otáčky servomotora pre X,Y,Z,W | ot./min | 3000/3000/3000 | |
| Zásobník nástrojov (voliteľné) | kapacita zásobníka | T | [40,60] |
| Vretenový nos | BT50 | ||
| Vytiahnite čap | P50T-2-MAS403 | ||
| Maximálny priemer (plný nôž/prázdny) | mm | Φ125/Φ250 | |
| maximálna dĺžka | mm | 400 | |
| maximálna hmotnosť | kg | 25 | |
| Presnosť polohovania (Normy: GB/T19362.1-2003) | os X | mm | 0.02 |
| os Y | mm | 0.02 | |
| os Z | mm | 0.02 | |
| Opakovaná presnosť polohovania (Normy: GB/T19362.1-2003) | os X | mm | 0.015 |
| os Y | mm | 0.015 | |
| os Z | mm | 0.01 | |
| Vzdialenosť medzi vretenom a vedením stĺpca | mm | 450 | |
| Požiadavky na napájanie | Troj{0}}fázové 380 V | ||
| Kapacita | KVA | 135 | |
| Hmotnosť stroja | T | 75 | |
| Rozmer stroja | mm | 16500×5000×4800 | |
hlavné komponenty cNC portálového obrábacieho centra
Základné komponenty portálového obrábacieho centra typu CNC tvoria stabilný a spoľahlivý výkon celého stroja. Posteľ, stĺp, nosník a pracovný stôl sú vyrobené z odliatkov HT300, ktoré ponúkajú vysokú pevnosť, vynikajúcu absorpciu nárazov a odolnosť proti deformácii pri-dlhodobom používaní. Presné guľôčkové skrutky zaisťujú presný prenos, zatiaľ čo vysoko{4}}zaťažené-vodiace vedenia a klzné lišty podporujú rezanie s veľkým-zaťažením, čím zaručujú hladký pohyb a presné polohovanie. CNC systém funguje ako mozog, ktorý koordinuje pohyb každej osi, aby sa dosiahlo automatizované obrábanie zložitých programov. Chladiaci systém okamžite chladí nástroje a obrobky, mazací systém chráni komponenty prevodovky a automatický systém odstraňovania triesok rýchlo odstraňuje triesky, čím zaisťuje nepretržitú a efektívnu prevádzku. Stroj možno tiež flexibilne vybaviť lineárnymi stupnicami na zlepšenie presnosti polohovania, rôznymi frézovacími hlavami na rozšírenie možností rezania vo viacerých uhloch a otočným stolom na dosiahnutie štvorosového a päťosového prepojenia, čím spĺňa-požiadavky na obrábanie zložitých dielov, ako sú kryty a formy, na jedno miesto.
strojové spracovanie
Odliatky z CNC portálového obrábacieho centra, ako je lôžko, stĺp, nosník a pracovný stôl, sú všetky vyrobené z vysokopevnostnej šedej liatiny HT300-, ktorá má vynikajúcu tuhosť, tlmenie vibrácií a rozmerovú stabilitu. Všetky hlavné komponenty sú odliate a precízne -obrábané- vo vlastnej réžii, pričom počas celého procesu dodržiavajú prísne procesné štandardy a úpravy starnutia, aby sa dôkladne uvoľnilo vnútorné napätie a potlačili deformácie. Počas obrábania prísne kontrolujeme kľúčové geometrické tolerancie, ako je rovinnosť, priamosť, rovnobežnosť a kolmosť, čím zaisťujeme stabilnú a vyhovujúcu presnosť a poskytujeme spoľahlivú štrukturálnu záruku pre dlhodobé -ťažké rezanie a vysokú{7}}precíznosť obrábacieho stroja.
FAQ
Otázka: Ste obchodník alebo továreň?
A: Továreň
Otázka: Aké sú naše silné stránky?
Odpoveď: Rozsiahle skúsenosti v oblasti obrábania, kompletných montážnych procesov a tímov a skúsenosti s uvedením do prevádzky v zahraničí.
Otázka: Ponúkate upgrady a úpravy obrábacích strojov?
Odpoveď: Áno, modernizujeme rôzne vyvrtávačky, frézky, sústruhy a obrábacie centrá.
Otázka: Aké sú niektoré voliteľné doplnky pre CNC obrábacie stroje?
A: CNC otočné stoly, sondy, nastavovače nástrojov, frézovacie hlavy, prípravky atď.
