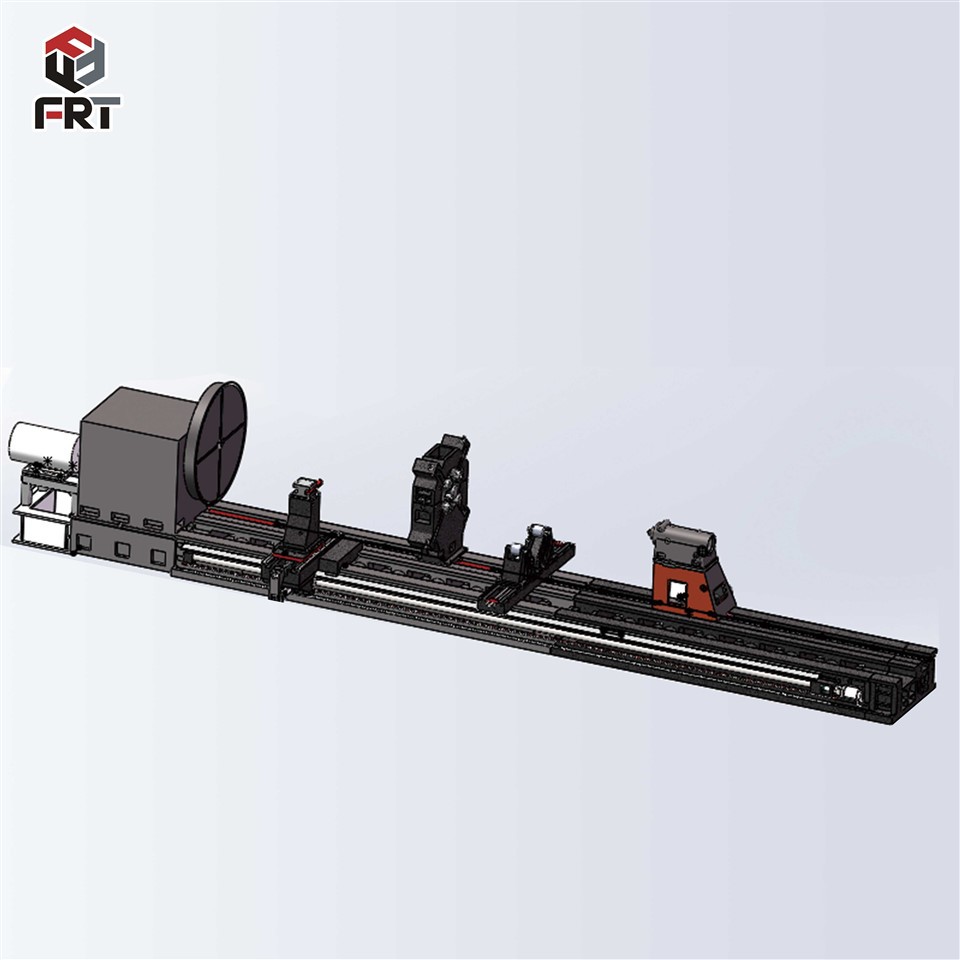

Ťažký CNC sústruh

Vysokovýkonné cnc sústruhy sú horizontálne sústruhy špeciálne navrhnuté na obrábanie veľkých obrobkov. Ich základnými kritériami sú maximálny priemer otáčania väčší alebo rovný 1 000 mm a maximálna nosnosť obrobku väčšia alebo rovná 10 t. Môžu stabilne obrábať obrobky v tvare veľkých hriadeľov, diskov a škrupín{4}}. Na splnenie náročných-obrábacích potrieb v odvetví energetiky, stavby lodí a ťažkého strojárskeho priemyslu sa toto zariadenie vyznačuje cielenými návrhmi výstuže v kľúčových konštrukciách: skľučovadlo s veľkým-priemerom a vysokou{8}}presnosťou zaisťuje bezpečné upnutie ťažkých obrobkov a zaručuje stabilitu upnutia; rozšírené vysokovýkonné-vodidlá výrazne zlepšujú tuhosť chodu a účinne rozptyľujú rezné napätie; a vystužené lôžko s pevnou konštrukciou a torznou odolnosťou dokáže odolať dvojitému zaťaženiu vlastnej hmotnosti obrobku a vysokej{10}}intenzite rezných síl. V kombinácii s rozšíreným usporiadaním lôžka spĺňa integrované potreby obrábania ultra-dlhých obrobkov. Vďaka svojej vynikajúcej{14}}únosnosti a torznej odolnosti dokážu sústruhy pre ťažké{15}}záťaže presne spĺňať požiadavky na obrábanie veľkých obrobkov pri výrobe špičkových{16}}zariadení.

Kontaktujte teraz

Vysokovýkonné cnc sústruhy sú široko používané v energetike, doprave, strojárskych strojoch, hutníctve a baníctve, vo vojenskom a leteckom priemysle a pri údržbe veľkých zariadení. Dokážu spracovať príruby veterných turbín, hlavné hriadele turbín, uzávery jadrových a tlakových nádob, kľukové hriadele lodí, nápravy koľajových vozidiel, hydraulické valce rýpadiel, valce valcovacích mlynov, sudy tankových pištolí, kryty raketových motorov, ako aj rôzne veľké-priemerové, ultra{2}}súčiastky a diely na opravu lodí a ultra valcov, ako sú napríklad elektrárne{3}}.

Odlievanie a starnutie základných komponentov

Nosné -komponenty ťažkých{1}}sústruhov, ako je lôžko, stĺp a priečny nosník, musia byť odliate z vysokopevnostnej liatiny (napr. HT300) alebo legovanej liatiny. Po odliatí je potrebné umelé alebo prirodzené ošetrenie starnutím (trvajúce niekoľko mesiacov), aby sa eliminovalo vnútorné napätie, zabránilo sa deformácii pri následnom obrábaní a používaní a zabezpečila sa stabilita zariadenia.

Presné obrábanie základných komponentov

Po starnutí sa základné komponenty podrobujú hrubovaniu a dokončovaciemu opracovaniu rovin, vodiacich dráh a montážnych otvorov pomocou veľkých portálových frézok a podlahových{0}}vyvrtávačiek a frézok. Vodiace lišty vyžadujú procesy brúsenia a škrabania, aby sa zaistilo, že priamosť, rovnobežnosť a iná geometrická presnosť dosiahne štandardy na úrovni mikrónov-, pričom spĺňa požiadavky na presnosť vedenia a nosnosť-zaťaženia počas ťažkého rezania.

Obrábanie a montáž základných komponentov

Systém vretena

Vreteno je vykované z legovanej ocele, prechádza tepelným spracovaním, ako je popúšťanie a kalenie na zlepšenie tvrdosti a húževnatosti, po ktorom nasleduje CNC sústruženie a brúsenie, aby sa zabezpečila presnosť. Používajú sa presné valivé ložiská{1}} pre veľké zaťaženie a počas montáže sa musia prísne kontrolovať vôle, aby sa zabezpečila rotačná stabilita pri vysokej rýchlosti a veľkom zaťažení.

Systém podávania

Vodiace skrutky sú väčšinou guľôčkové skrutky alebo hydrostatické skrutky, ktoré sú brúsené a následne pripojené k servomotoru a prevodovke, aby sa dosiahol vysoko{0}}presný pohon posuvu; na stojane nástroja je použitý ťažký-rotačný stojan na náradie, ktorý môže niesť veľké-nástroje, ktoré spĺňajú náročné požiadavky na rezanie.

Montáž a ladenie stroja

Lôžko, vretenová skriňa, podávací systém, stĺpik náradia, koník a ďalšie komponenty sú zmontované podľa montážneho procesu a je dokončené zapojenie a pripojenie hydraulického, mazacieho a elektrického systému. Potom sa nevykonajú žiadne-záťažové prevádzkové testy, záťažové testy a kontroly presnosti. Úpravou parametrov každého komponentu je zaistená presnosť obrábania, prevádzková stabilita a bezpečnosť zariadenia pri menovitom zaťažení, čo v konečnom dôsledku spĺňa priemyselné normy alebo-prispôsobené požiadavky zákazníka.
